規格	ZL-DZ020
額定氣壓	0.8Mpa
耗氣量	1立方/min
適用樁徑	≤200mm
打樁深度	1~2m
工作頻率	≥200次/min
氣壓	0.6MPa
功率	7.5Kw
動 力	汽油、柴油、電
配套	配10米氣管及氣源處理裝置

 一、產品介紹

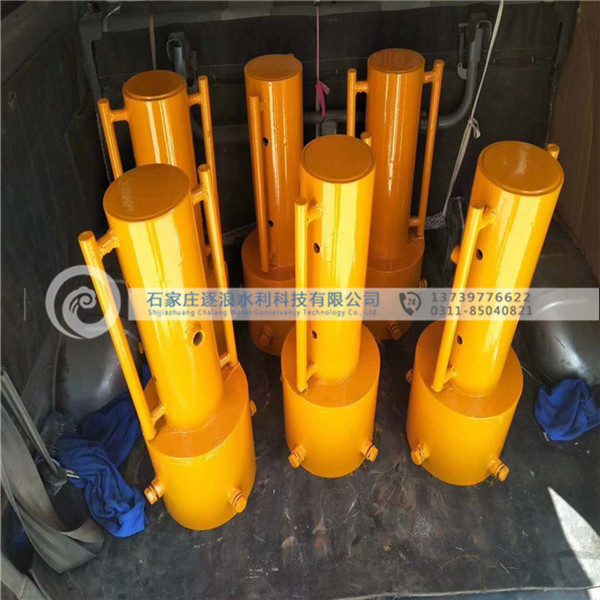

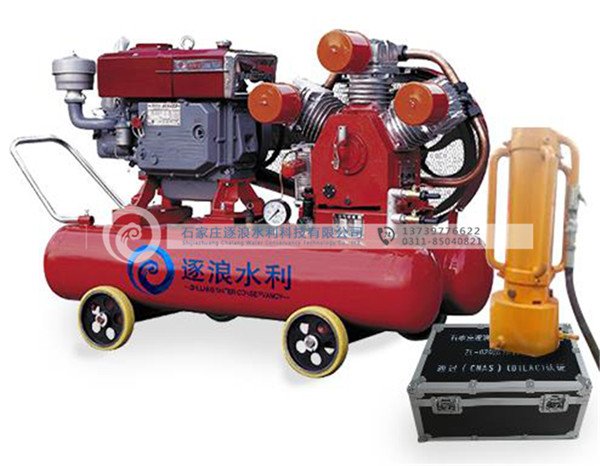

ZL-DZ020型便攜式防汛搶險打樁機是由柴油機、激振器、傳動軟軸等組成，利用振動沖擊原理實現快速沉樁，提高防汛搶險效率。其結構采用主機與動力裝置分離，用傳動軟軸連接，重量輕，便于工作人員移位操作。適用于堤防堵口、防浪護堤、加高堤壩、搶護堤岸崩塌、加固堤岸等防汛打木樁作業。

二、使用方法及注意事項

（一）作業前的檢查與準備

1、打開油箱蓋，將預先經過充分沉淀、濾網過濾的清潔柴油注入油箱。

2、旋出加機油口蓋(與機油的標尺連在一體)，將清潔的約1.6升潤滑油注入油底殼，使油底殼油面處于機油油標尺兩條刻線中的上刻線位置。以后每次運轉前都需檢查油標尺，油底殼機油油面必須在油標尺兩刻線之間，如低于下刻線，應補加機油。

3、打開油箱開關，柴油經過柴油濾清器和輸油管路流至噴油泵。

4、用板手將噴油泵上的輸油管螺栓旋松，使混雜在燃油管路中的空氣放出，排凈后旋緊。

5、將清潔的水注入水箱，至浮子紅色標志升到最高位置為止。

6、用手轉動飛輪，檢查柴油機各運動部件是否靈活和壓縮狀況是否良好。

7、檢查動力裝置皮帶傳動張緊度是否合適。

8、檢查激振器內潤滑油是否合適，并對夾樁器絲桿加注機油。

9、檢查并緊固主機各固定螺栓。

10、用軟軸連接主機輸入端和動力裝置輸出端，并有效緊固，以保證在使用過程中不致松脫。

11、木樁上端應鋸平，下端削尖，將上端裝入夾樁器套筒，注意頂緊夾樁器砧板，轉動絲桿，壓緊木樁。

（二）柴油機的啟動

1、將調速操縱手柄置于轉速指示牌的“運轉”位置。

2、左手反時針?lè)较蜣D(zhuǎn)動減壓手柄，右手用起動搖把搖轉柴油機，直至聽到噴油器發出“咯咯”的噴油聲音，然后加速搖轉柴油機，當轉速搖至最快時，迅速釋放減壓手柄，此時再補搖1-2轉后，柴油機即能發動。

3、柴油機啟動后，如果轉速過高，大于離合器結合轉速致使激振器起振，此時可把調速手柄向減速方向移動，使柴油機低于離合器結合轉速空負荷運轉。

4、柴油機啟動后，一般應在低速空負荷運轉5-10分鐘，傾聽柴油機有無不正常聲響，檢查有無漏油、漏水、漏氣等現象。

5、柴油機起動后若發現有不正?，F(xiàn)象，應立即停機，排除故障后再重新啟動。

（三）打樁機的操作流程

1、由兩名操作人員垂直扶住主機和木樁，使木樁尖端扎入土層。

2、由一名操作人員調節柴油機油門，使離合器結合，并通過軟軸輸出動力，帶動激振器工作。

3、根據土層性質和沉樁情況隨時調節油門，借助柴油機轉速的變化來調節激振器的激振力和振動頻率，達到最佳動力匹配，從而提高沉樁效率。

4、在操作過程中，有可能因振動引起木樁松動，應隨時轉動夾樁器的絲桿以壓緊木樁。

5、當樁體達到貫入深度時，調節油門使柴油機低速運轉，此時離合器脫離結合，激振器停止運轉，松開夾樁器絲桿，將主機從木樁上卸下，至此完成打樁作業。

6、在作業過程中一旦發現柴油機運轉異常，或主機存在固定螺栓松脫等情況，應立即停機檢查，在排除故障后再重新起動作業運轉。
